带打印便携式硬度计AH133/134 探头互换性佳



概述：



上海甘坛仪器带打印便携式硬度计AH133/134 探头互换性佳具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

主要功能:

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业；

适用材料：

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

带打印便携式硬度计AH133/134 探头互换性佳技术参数：



AH133

AH134

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

异型支撑环：

型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

测试范围：

材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.1～68.5

20.0～69.5



20.6～68.2

HRB

59.6～99.6



47.7～99.9

37.0～99.9

HB

140～651

80～683

90～646

150～646

HV

83～976

80～996



85～950

HS

26.4～99.5

31.9～102.3



26.5～99.4

Steel

锻钢

HB

142～651







CWT、ST

合金工具钢

HRC

17.1～67.1

20.0～69.5





HV

83～976

80～996





Stainless steel

不锈钢

HRB

59.6～99.6







HB

140～651







HV

83～976







GC. IRON

灰铸铁



140～334



92～326



NC、IRON

球墨铸铁

HB

140～387



140～364



C．ALUM

铸铝合金

HB

30～159







BRASS

铜锌合金

（黄铜）

HB

40～173







HRB

13.5～95.3







BRONZE

铜锡合金

（青铜）

HB

60～290







COPPER

纯铜

HB

45～315







注：使用带打印便携式硬度计AH133/134 探头互换性佳测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不满足上述条件时必须稳固支撑或密实耦合！、

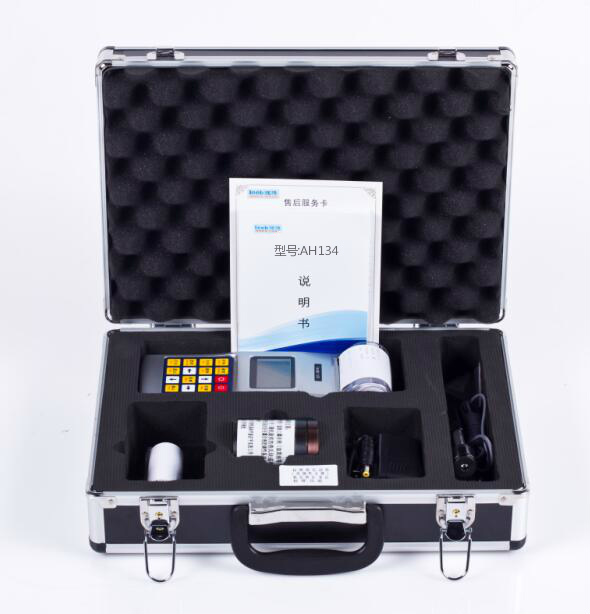

带打印便携式硬度计AH133/134 探头互换性图：



带打印便携式硬度计

]]> http://www.021fa.com.cn/1595.html/feed 0 新款便携式里氏硬度计 型号:AH133 http://www.021fa.com.cn/1476.html http://www.021fa.com.cn/1476.html#comments Wed, 24 Feb 2016 01:08:50 +0000 http://www.021fa.com.cn/?p=1476 便携式硬度计

新款便携式里氏硬度计 型号:AH133



主要功能:

AH133便携式里氏硬度计2016新款全新上市,更准确，全中文显示更直观，保修期更长

适用材料：



钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业；

技术参数：



AH133 plus

AH134

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

异型冲击装置



概述：

上海甘坛仪器AH133便携式里氏硬度计具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

里氏硬度计异型支撑环：

型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

测试范围：



材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.1～68.5

20.0～69.5



20.6～68.2

HRB

59.6～99.6



47.7～99.9

37.0～99.9

HB

140～651

80～683

90～646

150～646

HV

83～976

80～996



85～950

HS

26.4～99.5

31.9～102.3



26.5～99.4

Steel

锻钢

HB

142～651







CWT、ST

合金工具钢

HRC

17.1～67.1

20.0～69.5





HV

83～976

80～996





Stainless steel

不锈钢

HRB

59.6～99.6







HB

140～651







HV

83～976







GC. IRON

灰铸铁



140～334



92～326



NC、IRON

球墨铸铁

HB

140～387



140～364



C．ALUM

铸铝合金

HB

30～159







BRASS

铜锌合金

（黄铜）

HB

40～173







HRB

13.5～95.3







BRONZE

铜锡合金

（青铜）

HB

60～290







COPPER

纯铜

HB

45～315








注：使用AH133便携式里氏硬度计测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不满足上述条件时必须稳固支撑或密实耦合！

里氏硬度计异型冲击装置技术参数：

异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量

冲击体质量

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

球头硬度:

球头直径:

球头材料:

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

5mm

碳化钨

5000HV

3mm

金刚石

冲击装置直径:

冲击装置长度:

冲击装置重量:

20mm

86(147)/ 75mm

50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均

粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:

可直接测量

需稳定支撑

需密实耦合



>5kg

2～5kg

0.05～2kg



>5kg

2～5kg

0.05～2kg



>1.5kg

0.5～1.5kg

0.02～0.5kg



>15kg

5～15kg

0.5～5kg



>5kg

2～5kg

0.05～2kg

试件最小厚度

密实耦合

硬化层最小深度



5mm

≥0.8mm



5mm

≥0.8mm



1mm

≥0.2mm



10mm

≥1.2mm



5mm

≥0.8mm

球头压痕尺寸

硬度

300HV

时

压痕直径



压痕深度



0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm

硬度

600HV

时

压痕直径



压痕深度



0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm

硬度

800HV

时

压痕直径



压痕深度



0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

–



–

0.35mm



10μm

冲击装置适用范围

DC型测量孔或园柱筒内；

DL型测量细长窄槽或孔；

D型用于常规测量

D+15型接触面细小，加长，适宜测量沟槽或凹入的表面

C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。

E型测量硬度极高的材料



里氏硬度计测试范围：

冲击装置 D HLD：170-960 可定制其他没有标出的硬度值

试验材料/硬度制

HRC

HRB

HB

HV

HS

HRA

σb(N/mm²)

钢和铸钢

20.0-67.9

59.6-99.5

80-647

80-940

32.5-99.5

30-88

375-1710

合金工具钢

20.5-67.1





80-898





1170-2639

不锈钢

19.6-62.4

46.5-101.7

85-655

85-802





740-1725

灰铸铁

21-59

24-100

93-334

90-698







球墨铸铁

21-60

24-100

131-387

96-724







铸铝



24-85

30-159

75-227







铜锌合金（黄铜）



13.5-95.3

40-173









铜锡合金（青铜）



14-100

60-290









纯铜



14-100

45-315









锻钢





142-651









轧辊















冲击装置 DL HLDL：560-950

试验材料/硬度制

HRC

HRB

HB

HV

HS

钢和铸钢

20.6-68.2

37.0-99.9

81-646

80-950

30.6-96.8

合金工具钢

20.6-73.1





73-1184



球墨铸铁

18.6-72.3



88-669

97-1167


]]> http://www.021fa.com.cn/1476.html/feed 0 金属材料硬度计AH133-新型携带式 http://www.021fa.com.cn/1437.html http://www.021fa.com.cn/1437.html#comments Thu, 29 Oct 2015 02:48:24 +0000 http://www.021fa.com.cn/?p=1437

便携式硬度计

金属材料硬度计AH133-新型携带式


上海甘坛金属材料硬度计AH133-新型携带式是一种新型的便携式硬度测试仪器，适用于测试金属材料的硬度，具有测试精度高、体积小、操作容易、携带方便，测量范围宽的特点，它是以里氏硬度为原理，测出里氏（HL）硬度值经过程序自动转换成布氏，洛氏，维氏，肖氏等硬度值,还可以配置各种测试配件，来满足于各种测试条件和环境，主要适用于金属材料的快速硬度测试，特别适宜对大型零部件及不可拆卸部件的现场硬度测试。
产品特点
?  里氏原理、便携测量；
?  里氏（HL）、布氏（HB）、洛氏（HRC/HRB/HRA）、维氏（HV）、肖氏（HS）等7种硬度值实现一次测量；
?  可选配7种不同冲击装置并自动识别；
?   随机现场打印数据，可通过菜单选择材质并设置冲击方向；
?   限值预设、超差报警；
?  上海甘坛金属材料硬度计AH133-新型携带式可接PC机实现测量数据的归档管理与分析，可存储48～350组测量值；

产品参数

产品功能 参数
测量范围 见表一
示值误差和示值重复性 见表二
测量方向 任意
充电电源 12V/DC 600mA
充电时间 2小时（有过充保护）
工作温度

0－40℃
通讯接口标准 RS232
外型尺寸  270×86×47（mm）
重量 530克（含主机和打印机）
标准配置 主机、打印机、D型冲击装置、标准里氏硬度块、充电器、小支承环、尼龙刷
可选附件 7种不同冲击装置（D、DC、DL、C、D＋15、E、G）、各种异型支承环、AH133数据处理软件

测试范围（表1）

材料 硬度制 冲击装置
D/DC D+15 C G E DL
Steel and cast steel
钢和铸钢		 HRC 17.9～68.5 19.3～67.9 20.0～69.5   22.4～70.7 20.6～68.2
HRB 59.6～99.6     47.7～99.9   37.0～99.9
HRA 59.1～85.8       61.7～88.0
HB 127～651 80～638 80～683 90～646 83～663 81～646
HV 83～976 80～937 80～996   84～1042 80～950
HS 32.2～99.5 33.3～99.3 31.8～102.1   35.8～102.6 30.6～96.8
Steel锻钢 HS 32.2～99.5
CWT、ST
合金工具钢		 HRC 20.4～67.1 19.8～68.2 20.7～68.2   22.6～70.2
HV 80～898 80～935 100～941   82～1009
Stainless steel
不锈钢		 HRB 46.5～101.7
HB 85～655
HV 85～802
GC. IRON
灰铸铁		 HRC
HB 93～334     92～326
HV
NC、IRON
球墨铸铁		 HRC
HB 131～387     127～364
HV
C．ALUM
铸铝合金		 HB 19～164   23～210 32～168
HRB 23.8～84.6   22.7～85.0 23.8～85.5
BRASS
铜锌合金		 HB 40～173
HRB 13.5～95.3
BRONZE铜锡(铝)合金 HB 60～290
COPPER纯铜 HB 45～315

示值误差和示值重复性(表2）

序号 冲击装置类型 标准里氏硬度块硬度值 示值误差 示值重复性
1 D 760±30HLD
530±40HLD		 ±6 HLD
±10 HLD		 6 HLD
10 HLD
2 DC 760±30HLDC
530±40HLDC		 ±6 HLDC
±10 HLDC		 6 HLD
10 HLD
3 DL 878±30HLDL
736±40HLDL		 ±12 HLDL 12 HLDL
4 D+15 766±30HLD+15
544±40HLD+15		 ±12 HLD+15 12 HLD+15
5 G 590±40HLG
500±40HLG		 ±12 HLG 12 HLG
6 E 725±30HLE
508±40HLE		 ±12 HLE 12 HLE
7 C 822±30HLC
590±40HLC		 ±12 HLC 12 HLC

上海甘坛金属材料硬度计AH133-新型携带式产品基本配置
主机
打印机
D型冲击装置
随机里氏硬度块（HLD值）
充电器
尼龙刷
合格证书
使用说明书
仪器包装箱

]]> http://www.021fa.com.cn/1437.html/feed 0 洛氏便携式硬度计AH133高精度硬度计 http://www.021fa.com.cn/1114.html http://www.021fa.com.cn/1114.html#comments Fri, 22 May 2015 03:24:01 +0000 http://www.021fa.com.cn/?p=1114 便携式里氏硬度计

洛氏便携式硬度计AH133高精度硬度计



适用材料：

上海甘坛洛氏便携式硬度计AH133高精度硬度计广泛用于钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

测试范围：

冲击装置 D HLD：170-960 可定制其他没有标出的硬度值

试验材料/硬度制

HRC

HRB

HB

HV

HS

HRA

σb(N/mm?)

钢和铸钢

20.0-67.9

59.6-99.5

80-647

80-940

32.5-99.5

30-88

375-1710

合金工具钢

20.5-67.1



80-898



1170-2639

不锈钢

19.6-62.4

46.5-101.7

85-655

85-802



740-1725

灰铸铁

21-59

24-100

93-334

90-698




球墨铸铁

21-60

24-100

131-387

96-724




铸铝


24-85

30-159

75-227




铜锌合金（黄铜）


13.5-95.3

40-173





铜锡合金（青铜）


14-100

60-290





纯铜


14-100

45-315





锻钢



142-651





轧辊








冲击装置 DL HLDL：560-950

试验材料/硬度制

HRC

HRB

HB

HV

HS

钢和铸钢

20.6-68.2

37.0-99.9

81-646

80-950

30.6-96.8

合金工具钢

20.6-73.1



73-1184


球墨铸铁

18.6-72.3


88-669

97-1167

















上海甘坛仪器洛氏便携式硬度计AH133高精度硬度计具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

里氏硬度计技术参数：

AH130

AH140

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

洛氏便携式硬度计AH133高精度硬度计主要功能:

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业

异型冲击装置技术参数：



异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量

冲击体质量

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

球头硬度:

球头直径:

球头材料:

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

5mm

碳化钨

5000HV

3mm

金刚石

冲击装置直径:

冲击装置长度:

冲击装置重量:

20mm

86(147)/ 75mm

50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均

粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:

可直接测量

需稳定支撑

需密实耦合


>5kg

2～5kg

0.05～2kg


>5kg

2～5kg

0.05～2kg


>1.5kg

0.5～1.5kg

0.02～0.5kg


>15kg

5～15kg

0.5～5kg


>5kg

2～5kg

0.05～2kg

试件最小厚度

密实耦合

硬化层最小深度


5mm

≥0.8mm


5mm

≥0.8mm


1mm

≥0.2mm


10mm

≥1.2mm


5mm

≥0.8mm

球头压痕尺寸

硬度

300HV

时

压痕直径


压痕深度

0.54mm


24μm

0.54mm


24μm

0.38mm


12μm

1.03mm


53μm

0.54mm


24μm

硬度

600HV

时

压痕直径


压痕深度

0.54mm


17μm

0.54mm


17μm

0.32mm


8μm

0.90mm


41μm

0.54mm


17μm

硬度

800HV

时

压痕直径


压痕深度

0.35mm


10μm

0.35mm


10μm

0.35mm


7μm

–


–

0.35mm


10μm

冲击装置适用范围

DC型测量孔或园柱筒内；

DL型测量细长窄槽或孔；

D型用于常规测量

D+15型接触面细小，加长，适宜测量沟槽或凹入的表面

C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。

E型测量硬度极高的材料



洛氏便携式硬度计AH133高精度硬度计异型支撑环：

型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

测试范围：

材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.1～68.5

20.0～69.5


20.6～68.2

HRB

59.6～99.6


47.7～99.9

37.0～99.9

HB

140～651

80～683

90～646

150～646

HV

83～976

80～996


85～950

HS

26.4～99.5

31.9～102.3


26.5～99.4

Steel

锻钢

HB

142～651




CWT、ST

合金工具钢

HRC

17.1～67.1

20.0～69.5



HV

83～976

80～996



Stainless steel

不锈钢

HRB

59.6～99.6




HB

140～651




HV

83～976




GC. IRON

灰铸铁


140～334


92～326


NC、IRON

球墨铸铁

HB

140～387


140～364


C．ALUM

铸铝合金

HB

30～159




BRASS

铜锌合金

（黄铜）

HB

40～173




HRB

13.5～95.3




BRONZE

铜锡合金

（青铜）

HB

60～290




COPPER

纯铜

HB

45～315




注：使用洛氏便携式硬度计AH133高精度硬度计测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不满足上述条件时必须稳固支撑或密实耦合！

]]> http://www.021fa.com.cn/1114.html/feed 0 里氏硬度计AH131/ AH132 http://www.021fa.com.cn/1078.html http://www.021fa.com.cn/1078.html#comments Thu, 07 May 2015 01:06:37 +0000 http://www.021fa.com.cn/?p=1078 便携式硬度计

里氏硬度计AH131/ AH132

一、里氏硬度计的概述：

里氏硬度计我公司生产的多功能的硬度测量仪器,使用全中文显示，菜单式操作，操作简单、方便,甘坛里氏硬度计可直接；显示里氏、布氏、洛氏、维氏、肖氏等各种硬度值,仪器小巧、便携、可靠性高，里氏硬度计适用于恶劣的操作环境，抗振动、冲击和电磁干扰,具有里氏、洛氏、布氏三种校准功能。

二、里氏硬度计的主要功能：

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批量测试需要；

● 自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 普通碱性电池供电，待机时间150小时。

三、里氏硬度计的适用材料：

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

四、里氏硬度计的应用领域：

●轴承及其它零件、重型工件，金属材料仓库材料区分，压力容器、汽轮发电机组及其设备的失效分析；

●已安装的机械或永久性组装部件，试验空间很狭小的工件，要求对测试结果有正规的原始记录；

●大型工件大范围内多处测量部位的快速检验。

五、里氏硬度计的技术参数：



AH131

AH132

示值误差

±6HLD（HLD=760）

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

6HLD（HLD=760）

测试方向

360°

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

HL、HB、HRC、HRB、HV、HS

可识别冲击装置

D(不可拔插）

D、G、C、DL、DC、D+15

PC通讯

无

有

外型尺寸

129×68×25mm

129×68×25mm

重量

230g

240g

标准配置

主机、D型冲击装置、HRC标准硬度块、

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

可选配

尼龙刷、支承环

异型支承环、异型冲击装置、标准硬度块、通讯软件







里氏硬度计AH133/134









里氏硬度计主要功能:

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业；

适用材料：

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

里氏硬度计技术参数：



AH133

AH134

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

异型冲击装置



里氏硬度计概述：

上海甘坛仪器里氏硬度计具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

里氏硬度计异型支撑环：

型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

里氏硬度计测试范围：

材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.1～68.5

20.0～69.5



20.6～68.2

HRB

59.6～99.6



47.7～99.9

37.0～99.9

HB

140～651

80～683

90～646

150～646

HV

83～976

80～996



85～950

HS

26.4～99.5

31.9～102.3



26.5～99.4

Steel

锻钢

HB

142～651







CWT、ST

合金工具钢

HRC

17.1～67.1

20.0～69.5





HV

83～976

80～996





Stainless steel

不锈钢

HRB

59.6～99.6







HB

140～651







HV

83～976







GC. IRON

灰铸铁



140～334



92～326



NC、IRON

球墨铸铁

HB

140～387



140～364



C．ALUM

铸铝合金

HB

30～159







BRASS

铜锌合金

（黄铜）

HB

40～173







HRB

13.5～95.3







BRONZE

铜锡合金

（青铜）

HB

60～290







COPPER

纯铜

HB

45～315







注：使用里氏硬度计测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不满足上述条件时必须稳固支撑或密实耦合！

里氏硬度计异型冲击装置技术参数：

异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量

冲击体质量

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

球头硬度:

球头直径:

球头材料:

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

5mm

碳化钨

5000HV

3mm

金刚石

冲击装置直径:

冲击装置长度:

冲击装置重量:

20mm

86(147)/ 75mm

50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均

粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:

可直接测量

需稳定支撑

需密实耦合



>5kg

2～5kg

0.05～2kg



>5kg

2～5kg

0.05～2kg



>1.5kg

0.5～1.5kg

0.02～0.5kg



>15kg

5～15kg

0.5～5kg



>5kg

2～5kg

0.05～2kg

试件最小厚度

密实耦合

硬化层最小深度



5mm

≥0.8mm



5mm

≥0.8mm



1mm

≥0.2mm



10mm

≥1.2mm



5mm

≥0.8mm

球头压痕尺寸

硬度

300HV

时

压痕直径



压痕深度



0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm

硬度

600HV

时

压痕直径



压痕深度



0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm

硬度

800HV

时

压痕直径



压痕深度



0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

–



–

0.35mm



10μm

冲击装置适用范围

DC型测量孔或园柱筒内；

DL型测量细长窄槽或孔；

D型用于常规测量

D+15型接触面细小，加长，适宜测量沟槽或凹入的表面

C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。

E型测量硬度极高的材料



里氏硬度计测试范围：

冲击装置 D HLD：170-960 可定制其他没有标出的硬度值

试验材料/硬度制

HRC

HRB

HB

HV

HS

HRA

σb(N/mm²)

钢和铸钢

20.0-67.9

59.6-99.5

80-647

80-940

32.5-99.5

30-88

375-1710

合金工具钢

20.5-67.1





80-898





1170-2639

不锈钢

19.6-62.4

46.5-101.7

85-655

85-802





740-1725

灰铸铁

21-59

24-100

93-334

90-698







球墨铸铁

21-60

24-100

131-387

96-724







铸铝



24-85

30-159

75-227







铜锌合金（黄铜）



13.5-95.3

40-173









铜锡合金（青铜）



14-100

60-290









纯铜



14-100

45-315









锻钢





142-651









轧辊















冲击装置 DL HLDL：560-950

试验材料/硬度制

HRC

HRB

HB

HV

HS

钢和铸钢

20.6-68.2

37.0-99.9

81-646

80-950

30.6-96.8

合金工具钢

20.6-73.1





73-1184



球墨铸铁

18.6-72.3



88-669

97-1167



















涂层测厚仪AH210/211

涂层测厚仪主要功能:

涂层测厚仪覆层测厚仪采用磁性和电涡流两种测量方法，涂层测厚仪可无损地检测磁性金属基体上非磁性覆盖层的厚度(如钢、铁、合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等)，以及非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。

涂层测厚仪技术参数：



AH 210

AH211

测头类型

F1（不可拔插)

N1(不可拔插)

工作原理

磁感应

电涡流

测量范围

0~1250μm

低限分辨率

0.1μm

示值误差

一点校准

±（3%H+1）

二点校准

±[（1~3%)H+1]

测试条件

最小曲率半径mm

凸1.5

最小面积直径mm

Φ7

基本临界厚度mm

0.5

工作环境

温度

0~40℃

湿度

20%~90%

磁场

无强磁场环境

电源

AAA型碱性电池两节

外形尺寸

115×70×30mm (主机）

重量

152g

195g

















涂层测厚仪AH220/221/222

涂层测厚仪主要功能：

甘坛涂层测厚仪采用磁性和电涡流两种测量方法，甘坛涂层测厚仪可无损地检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等)的仪器,以及非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。

●全中文菜单；

●两种测量方式；

●两种工作方式；

●可储存500个测量值；

●数据删除功能；

●可设置界限；

●对界限外的测量值能自动报警；

●电源欠压指示；

●手动和自动两种关机方式。





涂层测厚仪技术参数：

测头类型

AH220

AH221

AH222

测头类型

F1

N1

F1或N1

工作原理

磁感应

电涡流

磁感应或电涡流

测量范围

0～1250μm

低限分辨率

0.1μm

示值误差

一点校准

±（3%H+1）

二点校准

±[（1~3%)H+1]

测试条件

最小曲率半径mm

凸1.5、凹9

最小面积直径mm

Φ7

基本临界厚度mm

0.5

工作环境

温度

0~40℃

湿度

20%~90%

电源

AAA型碱性电池1.5V两节

外形尺寸

150×55.5×23mm（主机）

重量

F1/165g，N1/205g

标准配置

主机、标准试片、基体、AAA型碱性电池

选配

-

-

多种探头













涂层测厚仪AH230/231/232

甘坛涂层测厚仪主要功能：

    甘坛涂层测厚仪采用磁性和电涡流两种测量方法，可无损地检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等), 甘坛涂层测厚仪以及非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。

●全中文菜单；

●两种工作方式；

●数据删除功能；

●对界限外的测量值能自动报警；

●电源欠压指示；

●手动和自动两种关机方式

●两种测量方式；

●可储存500个测量值；

●可设置界限；

甘坛涂层测厚仪技术参数：

测头类型

AH230

AH231

AH232

测头类型

F1

N1

F1或N1

工作原理

磁感应

电涡流

磁感应或电涡流

测量范围

0~1250μm

低限分辨率

0.1μm

示值误差

一点校准

±（3%H+1）

二点校准

±[（1~3%)H+1]

测试条件

最小曲率半径mm

凸1.5、凹9

最小面积直径mm

Φ7

基本临界厚度mm

0.5

工作环境

温度

0~40℃

湿度

20%~90%

电源

AA型碱性电池1.5V两节

外壳

金属外壳

外形尺寸

150×55.5×23mm（主机）

重量

F1/320g，N1/360g

标准配置

主机、标准试片、基体、AA型碱性电池

选配

-

-

多种探头











涂层测厚仪AH242



涂层测厚仪主要功能：

  甘坛涂层测厚仪采用磁性和电涡流两种测量方法，可无损地检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等)。涂层测厚仪可对非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。

涂层测厚仪功能特点：

●自动校对零点，可以系统误差进行修正；

●可设置上下限界超差报警；

●数据传输：RS232接口，可与PC连接；

●电压提示，自动关机；

●大屏幕LCD背光显示，可调节对比度；

●两点校准，能提高精度。

涂层测厚仪技术参数：

测头类型

AH242

测头类型

F1或N1

工作原理

磁感应或电涡流

测量范围

0~1250μm

低限分辨率

0.1μm

示值误差

一点校准

±（3%H+1）

二点校准

±[（1~3%)H+1]

测试条件

最小曲率半径mm

凸1.5、凹9

最小面积直径mm

Φ7

基本临界厚度mm

0.5

工作环境

温度

0~40℃

湿度

20%~90%

电源

6V可充电镍氢电池

外形尺寸

212×80×32mm（主机）

重量

400g

标准配置

主机、标准试片、基体、电源适配器、打印纸

选配

其他多种探头、打印纸、

              涂层测厚仪AH250/251/252

涂层测厚仪主要功能：

  甘坛涂层测厚仪采用磁性和电涡流两种测量方法，可无损地检测磁性金属基体上非磁性覆盖层的厚度(如钢铁合金和硬磁性钢上的铝、铬、铜、锌、锡、橡胶、油漆等)。以及非磁性金属基体上非导电的绝缘覆盖层的厚度(如铝、铜、锌、锡上的橡胶、塑料、油漆、氧化膜等)。

●一键式操作；

●一体化设计，体积更小巧。

涂层测厚仪技术参数：

测头类型

AH250

AH251

AH252

测头类型

F1

N1

F1/N1

工作原理

磁感应

电涡流

磁感应/电涡流

测量范围

0~1250μm

低限分辨率

1μm

示值误差

一点校准

±（3%H+1）

二点校准

±[（1~3%)H+1]

测试条件

最小曲率半径mm

凸1.5、凹20

最小面积直径mm

Φ10

基本临界厚度mm

0.5

工作环境

温度

0~40℃

湿度

20%~90%

电源

AAA型碱性电池1.5V四节

外形尺寸

150×55.5×23mm（主机）

重量

120g

标准配置

主机、标准试片、基体、AAA型碱性电池



超声波测厚仪AH320/321/322

超声波测厚仪概述：

    上海甘坛仪器超声波测厚仪是一种便携式测厚仪，可精确测量各种板材和加工零件，也可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度,超声波测厚仪适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度,甘坛超声波测厚仪广泛应用于石油、化工、冶金、造船、航天等各个领域。轻便、小巧、便携、可靠性高。反测精确声速，抗振动、冲击和电磁干扰！

超声波测厚仪主要功能：

●非线性自动补偿,进行修正，以提高测量准确度；

●高温、微径、粗晶探头可选；

●大屏幕LCD，背光显示，自动关机；

●可利用已知厚度试块测量声速；

超声波测厚仪技术参数：



AH320

AH321

AH322

测量范围

0.75~300mm（钢，由探头决定）

存储

无

无

有

显示分辨率

0.1mm

0.01mm

声速范围

5920m/s

1000~9999m/s

1000~9999m/s

表面温度

-10~60℃

-10~60℃

-10~60℃

示值误差

±（1%H+0.1）mm，H为被测物实际厚度

电源

AAA型碱性电池（2节）

操作时间

约200小时

外形尺寸

130×70×25mm

重量

约0.2kg（主机）

标准配置

主机、L51探头、AAA型碱性电池、耦合剂

可选配

探头、耦合剂



超声波测厚仪AH330/331/332

超声波测厚仪主要功能：

●自动校对零点，可以系统误差进行修正；

●可设置上下限界超差报警；

●数据传输：RS232接口，可与PC连接；

●电压提示，自动关机；

●大屏幕LCD背光显示，可调节对比度；

●测量单位米制/英制可选；

●超声波测厚仪可根据已知厚度反测声速；

●两点校准，能提高精度；

●全金属外壳，有效屏蔽干扰；

●适合测量金属、塑料、陶瓷、玻璃及其它任何超声波的良导体。

超声波测厚仪技术参数：



AH330

AH331

AH332

测量范围

0.75~300mm（钢，由探头决定）

显示分辨率

0.1mm

0.01mm

声速范围

5920m/s

1000~9999m/s

1000~9999m/s

存储

无

有

示值误差

±（1%H+0.1）mm，H为被测物实际厚度

电源

AA型碱性电池（2节）

外壳

金属外壳

操作时间

约150小时

外形尺寸

130×70×25mm

重量

约420g（主机）

标准配置

主机、L51探头、AA型碱性电池、耦合剂

可选配

探头、耦合剂



超声波测厚仪AH342



超声波测厚仪主要功能：

●内置高速热敏打印机；

●自动校对零点，可以系统误差进行修正；

●数据传输：RS232接口，可与PC连接；

●电压提示，自动关机；

●测量单位米制/英制可选；

●甘坛超声波测厚仪可设置上下限界超差报警；

●可根据已知厚度反测声速；

●两点校准，能提高精度；



超声波测厚仪技术参数：



AH342

测量范围

0.75~300mm（钢，由探头决定）

显示分辨率

0.01mm

声速范围

1000~9999m/s

表面温度

-10~60℃

示值误差

±（1%H+0.1）mm，H为被测物实际厚度

电源

6V可充电镍氢电池

操作时间

约200小时

外形尺寸

230×86×46mm

重量

约400g（主机）

标准配置

主机、L51探头、电源适配器、耦合剂、打印纸

可选配

探头、耦合剂

超声波测厚仪探头参数：

名称

名称

频率(MHz)

探头直径

测量范围

最小管径

特性描述

标准探头

L58

5

10mm

0.8mm～200.0mm(钢)

Φ20mm×3.0mm

常温使用(<60℃)

L51

5

10mm

1.0mm～250.0mm(钢)

Φ20mm×3.0mm

常温使用(<60℃)

微径探头

L77

7

6mm

0.7mm～50.0mm(钢)

Φ15mm×2.0mm

用于薄壁及小弧面量, 常温使用(<60℃)

粗晶探头

LZ2

2

22mm

2.5mm～350mm(钢)

20

用于铸铁等粗晶材质测量,常温使用(<60℃)

高温探头

Lg5

5

14mm

2.0～100mm(钢)

30

用于温度小于500℃的材料的测量



表面粗糙度仪AH430/431

表面粗糙度仪主要功能：

●机电一体化设计,体积小，重量轻,使用方便，适用于现场测量；

●可测量多种机加工零件的表面粗糙度；

●高精度电感传感器；

●最多可测量13个参数；

●LCD液晶显示测量参数及图形；

●中英文菜单式操作方式；

●传感器采用红宝石导头,永不磨损 ；

●传感器触针水平位置显示；

●背光显示功能 ；

●具有示值校准功能；

●高品质锂离子充电电池；

●连续工作时间大于20小时；

●标准USB接口；

技术参数：



AH430

AH431

测量参数

Ra、Ry、Rq、Rz、Rt、RSm、RS、Rp、Rv、R3z、RSk、Rmax、Rmr

Ra、Rz、Rq、Rt

量程范围

±20μm、±40μm、±80μm

最高显示分辨率

0.001μm

滤波方式

RC、PC-RC、GAUSS、D-P

取样长度

0.25mm、0.8mm、2.5mm、

评定长度

1L-5L（可选），L为取样长度

5L，L为取样长度

示值误差

≤±10％

示值变动性

≤6％

针尖角度

90°

显示方式

128×64点阵液晶

工作环境

温度：(10～40) °C，相对湿度：＜90%

重量

约440g

外型尺寸

119×47×65mm

标准

ISO、DIN、ANSI、JIS

ISO、GB

标准配置

主机、标准传感器、电源适配器、多刻线样板、传感器护套、支架

可选配

曲面、小孔传感器、深槽传感器，接长杆，测量平台，打印机，、PC分析软件



表面粗糙度仪AH451/452

概述：

袖珍表面粗糙度仪是专用于测量被加工零件表面粗糙度的新型智能化仪器。集当今微处理器技术和传感技术于一体,以先进的微处理器和优选的高度集成化的电路设计，构成适应当今仪器发展趋势的超小型的体系结构,可以完成粗糙度参数的采集、处理和显示工作。

适用于加工业、制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。

本仪器给出的参数符合GB/T 3505-2000《产品几何技术规范、表面结构、轮廓法、表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 （GPS）表面结构 轮廓法 接触（触针）式仪器的标称特性》。适用于加工业、制造业、检测、商检等部门，尤其适用于大型工件及生产流水线的现场检验，以及检测、计量、商检等部门的外出检定。不仅可以测量外圆、平面、锥面，还可测长宽大于80×30mm的沟槽。

技术参数：



AH451

AH452

测量参数

Ra、Rz、Rq、Rt

Ra、Rz

测量范围

Ra:0.05-10.0μm；  Rz:0.1-50μm

取样长度

0.25mm、0.8mm、2.5mm；

评定长度

1.25mm、4mm、5mm

扫描长度

6mm

示值误差

≤±15％

示值变动性

＜12％

传感器类型

压电晶体

电源

3.7V锂离子电池

工作温度

0ºC- 40ºC

重量

200g

外型尺寸

106×70×24mm

标准配置

主机、电源适配器、多刻线样板（粗糙度标准块）



数字超声波探伤仪AH520/521/522

概述：

    超声波探伤仪是一种便携式工业无损探伤仪，它能够快速、便携、无损伤、精确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。既可以用于实验室，又可以用于工程现场。广泛的应用在锅炉、压力容器、航天、电力、石

油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工、钢结构、铁路交通、核能电力、高校等行业。

主要功能：

●利用标准试块自动生成DAC、AVG曲线；

●自动增益、回波包络功能提高了探伤效率；

●斜探头角度和K值两种输入方式；

●自动显示回波相关参数（深度D、水平P、距离S、波幅H）；

●自动计算缺陷当量φ值；

●自由切换三种标尺（深度D、水平P、距离S）；

●可自由输入并存储任意行业的探伤标准（可根据用户需求扩展）；

●直插式USB接口，无限制录制探伤过程；

●锂电池供电，可连续工作10小时；

●大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的需要 。

技术参数：



AH520

AH521

AH522

屏幕显示

单色

彩屏

彩屏

测量范围

2.5-6000mm（钢纵波）

2.5-10000mm(钢纵波)

垂直线性误差

≤4%

动态范围

≥32dB

≥34dB

水平线性误差



探伤灵敏度余量

≥58dB

≥62dB

≥65dB

通道

50

100

100

存储

200

300

300

TCG曲线

无

无

有

B扫描

否

否

有

PC通讯

有（选配）

有(标配)

有(标配)

探伤录像

无

有

有

脉冲/发射强度

不可调

可调

可调

外形尺寸

240×160×40mm（主机）

重量

1100g

标准配置

主机、电源适配器、直探头、探头连接线、斜探头

可选配

通讯电缆、通讯软件



]]> http://www.021fa.com.cn/1078.html/feed 0 便携式硬度计AH110/120/130/140销售 http://www.021fa.com.cn/750.html http://www.021fa.com.cn/750.html#comments Tue, 01 Jul 2014 01:46:34 +0000 http://www.021fa.com.cn/?p=750

便携式硬度计

便携式硬度计AH110/120/130/140销售









简介：便携式硬度计是我公司生产的一款集可内置打印机、公差设置等多功能为一体的硬度测量仪器，内置高速热敏打印机，支持现场即时打印，保证测量结果的公正性及数据的长久存储、可追溯性,甘坛便携式里氏硬度计使用全中文显示，菜单式操作，操作简单、方便,甘坛便携式里氏硬度计可直接显示里氏、布氏、洛氏、维氏、肖氏等各种硬度值,便携式里氏硬度计仪器小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰。

便携式硬度计的主要功能：

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批量测试需要；

● 自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 低功耗设计：自动休眠、自动关机等节能功能；

便携式硬度计的适用材料：

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。。

便携式硬度计的主要参数：



AH110

AH120

AH130

AH140

校准功能

HL、HRC、HB三种校准

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

测试方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

可识别冲击装置

D

D、G、C、DL、DC、D+15

PC通讯

无

有

外型尺寸

129×68×25mm

130×70×25mm

210×80×35mm

重量

约0.2Kg

0.8Kg

约0.4kg



标准配置

主机、D冲击装置、硬度块、尼龙刷、支承环

主机、D冲击装置、硬度块、尼龙刷、支承环

主机、D型冲击装置、硬度块、尼龙刷、支撑环、充电器、打印纸

打印纸卷直径

—-

26.7±0.5mm

打印纸宽

—-

56.5±0.5mm

工作电压

2节AAA电池

两节AA型电池

4.7V-6V

充电时间

—-

6小时

充电电源

—–

9V/600mA

       选配

异型支撑环，

标准硬度块

各种异型支承环、冲击装置、标准硬度块、通讯软件


便携式硬度计的应用领域：

●轴承及其它零件、重型工件，金属材料仓库材料区分，压力容器、汽轮发电机组及其设备的失效分析；

●已安装的机械或永久性组装部件，试验空间很狭小的工件，要求对测试结果有正规的原始记录；

●大型工件大范围内多处测量部位的快速检验

]]> http://www.021fa.com.cn/750.html/feed 0 上海便携式硬度计_制造便携式硬度计制造AH130 http://www.021fa.com.cn/747.html http://www.021fa.com.cn/747.html#comments Thu, 26 Jun 2014 02:49:35 +0000 http://www.021fa.com.cn/?p=747 便携式硬度计

上海便携式硬度计_制造便携式硬度计制造AH130







AH130便携式硬度计主要功能:

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，AH130便携式硬度计方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业；

适用材料：

钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

AH130便携式硬度计技术参数：



AH130

AH140

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

便携式硬度计概述：

上海甘坛仪器便携式硬度计具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

AH130便携式硬度计异型支撑环：

型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

服务与售后：

1：送货到指定地点、安装、调试(上海地区)

2: 自本公司购买的产品一年免费保修，终身提供维护服务

3：全程技术跟踪，积极提供技术咨询解答服务

4：提供试块、电池、探头等配件的更换。及代客校正服务。

5：设计安装 ，根据客户要求开发各种 等测量仪器设备。

上海甘坛始终坚持以“最好的产品，最优的价格，最给力的品质，最周到的服务”做为企业发展的核心准则。真诚期待与您合作



上海便携式硬度计_制造便携式硬度计制造AH130











]]> http://www.021fa.com.cn/747.html/feed 0 便携式硬度计AH130_自产自销 http://www.021fa.com.cn/735.html http://www.021fa.com.cn/735.html#comments Mon, 23 Jun 2014 02:52:02 +0000 http://www.021fa.com.cn/?p=735

便携式硬度计

便携式硬度计AH130_自产自销









AH130便携式硬度计主要功能:

● 依据里氏硬度测量原理，可以对多种金属材料进行检测，测值准确稳定；

● 即刻显示硬度测量值，同时可方便的在不同硬度制式间自由转换；

● 可预先设置公差限，超出范围自动报警，方便用户批 量测试需要；

● 可配备8种不同冲击装置使用，自动识别冲击装置类型，更换时无需重新校准；

● 大屏幕液晶显示，菜单式操作，信息丰富、直观；

● 高亮LED背光，方便在光线灰暗环境使用；

● 内置高速热敏打印机，现场即时打印测量数据；

● 低功耗设计：自动休眠、自动关机等节能功能；

● 全封闭金属外壳，抗干扰能力强；

● 内置电池供电，待机时间150小时,适合野外作业；

适用材料：

AH130便携式硬度计用于钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金（黄铜）、铜锡合金（青铜）、纯铜、 锻钢。

技术参数：




AH130

AH140

示值误差

±6HLD（HLD=760）

示值重复性

6HLD（HLD=760）

可识别冲击装置

D、G、C、DL、DC、D+15、DS、E

测量方向

360°

硬度制式

HL、HB、HRC、HRB、 HV、HS

PC通讯

有

打印纸卷直径

/

26.7±0.5mm

打印纸宽

/

56.5±0.5mm

工作电压

AA型碱性电池1.5V两节

可充电式镍氢电池6V

充电时间

/

3-6小时

充电电源

/

9V/600mA

外型尺寸

130×70×25mm

230×86×46mm

重量

450g

400g

标准配置

主机、D型冲击装置、HRC标准硬度块、尼龙刷、支承环

主机、D型冲击装置、支撑环，HRC标准硬度块、充电器、尼龙刷、打印纸、皮套

可选配

各种异型支承环、异型冲击装置、标准硬度块、通讯软件

外壳

金属外壳

塑料外壳

异型冲击装置

便携式硬度计概述：

上海甘坛仪器AH130便携式硬度计具有良好的探头互换性，多种异型冲击装置可以无需校准地自由更换，满足不同用户、不同场合、不同工件精确的硬度测量。

便携式硬度计异型支撑环：


型号

备注

型号

备注

Z10

测外圆柱面R10~R15

K10-15

测外球面SR10

Z14.5

测外圆柱面R14.5~R30

K14.5-30

测外球面SR14.5

Z25

测外圆柱面R25-R50

HK11-13

测内球面SR11

HZ11

测内圆柱面R11~R13

HK12.5-17

测内球面SR12.5

HZ12.5

测内圆柱面R12.5~R17

HK16.5-30

测内球面SR16.5

HZ16.5

测内圆柱面R16.5~R30

UN

测外圆柱面，半径可调R10

便携式硬度计测试范围：


材料

硬度制

冲击装置

D/DC

C

G

DL

Steel and cast steel

钢和铸钢

HRC

17.1～68.5

20.0～69.5



20.6～68.2

HRB

59.6～99.6



47.7～99.9

37.0～99.9

HB

140～651

80～683

90～646

150～646

HV

83～976

80～996



85～950

HS

26.4～99.5

31.9～102.3



26.5～99.4

Steel

锻钢

HB

142～651







CWT、ST

合金工具钢

HRC

17.1～67.1

20.0～69.5





HV

83～976

80～996





Stainless steel

不锈钢

HRB

59.6～99.6







HB

140～651







HV

83～976







GC. IRON

灰铸铁



140～334



92～326



NC、IRON

球墨铸铁

HB

140～387



140～364



C．ALUM

铸铝合金

HB

30～159







BRASS

铜锌合金

（黄铜）

HB

40～173







HRB

13.5～95.3







BRONZE

铜锡合金

（青铜）

HB

60～290







COPPER

纯铜

HB

45～315







注：使用AH130便携式硬度计测量时需被测工件满足一定的测试条件，主要是三方面的要求：工件重量不小于2KG，最小厚度不小于10mm，表面粗糙度不小于1.6um。在不满足上述条件时必须稳固支撑或密实耦合！

便携式硬度计异型冲击装置技术参数：


异型冲击装置

DC（D）/DL

D+15

C

G

E（需进口）

冲击能量

冲击体质量

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

球头硬度:

球头直径:

球头材料:

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

3mm

碳化钨

1600HV

5mm

碳化钨

5000HV

3mm

金刚石

冲击装置直径:

冲击装置长度:

冲击装置重量:

20mm

86(147)/ 75mm

50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均

粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量:

可直接测量

需稳定支撑

需密实耦合



>5kg

2～5kg

0.05～2kg



>5kg

2～5kg

0.05～2kg



>1.5kg

0.5～1.5kg

0.02～0.5kg



>15kg

5～15kg

0.5～5kg



>5kg

2～5kg

0.05～2kg

试件最小厚度

密实耦合

硬化层最小深度



5mm

≥0.8mm



5mm

≥0.8mm



1mm

≥0.2mm



10mm

≥1.2mm



5mm

≥0.8mm

球头压痕尺寸

硬度

300HV

时

压痕直径



压痕深度



0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm

硬度

600HV

时

压痕直径



压痕深度



0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm

硬度

800HV

时

压痕直径



压痕深度



0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

–



–

0.35mm



10μm

冲击装置适用范围

DC型测量孔或园柱筒内；

DL型测量细长窄槽或孔；

D型用于常规测量

D+15型接触面细小，加长，适宜测量沟槽或凹入的表面

C型冲击力小，对被测表面损伤很小，不破坏硬化层，适合测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件。

E型测量硬度极高的材料



便携式硬度计测试范围：


冲击装置 D HLD：170-960 可定制其他没有标出的硬度值

试验材料/硬度制

HRC

HRB

HB

HV

HS

HRA

σb(N/mm²)

钢和铸钢

20.0-67.9

59.6-99.5

80-647

80-940

32.5-99.5

30-88

375-1710

合金工具钢

20.5-67.1





80-898





1170-2639

不锈钢

19.6-62.4

46.5-101.7

85-655

85-802





740-1725

灰铸铁

21-59

24-100

93-334

90-698







球墨铸铁

21-60

24-100

131-387

96-724







铸铝



24-85

30-159

75-227







铜锌合金（黄铜）



13.5-95.3

40-173









铜锡合金（青铜）



14-100

60-290









纯铜



14-100

45-315









锻钢





142-651









轧辊















冲击装置 DL HLDL：560-950

试验材料/硬度制

HRC

HRB

HB

HV

HS

钢和铸钢

20.6-68.2

37.0-99.9

81-646

80-950

30.6-96.8

合金工具钢

20.6-73.1





73-1184



球墨铸铁

18.6-72.3



88-669

97-1167




 便携式硬度计AH130_自产自销

]]> http://www.021fa.com.cn/735.html/feed 0
