锻钢取样用里氏硬度计AH170 可选多种冲击装置
本说明书适用于带打印的里氏硬度计。
1.1 产品特点
依据里氏硬度测量原理,可以对多种金属材料进行高精度检测。
支持“锻钢(Steel)”材料,当用D/DC型冲击装置测试“锻钢”试样时,可直接读取HB值,无需人工查表。
方便切换至所有的硬度制式(HL、HB、HRB、HRC、HV、HS),平行转换各硬度制测值。
采用大屏幕60×40图形点阵液晶显示器,信息丰富、直观。
全中文显示,菜单式操作,操作简单方便。
有高亮背光显示,方便在光线灰暗环境使用。

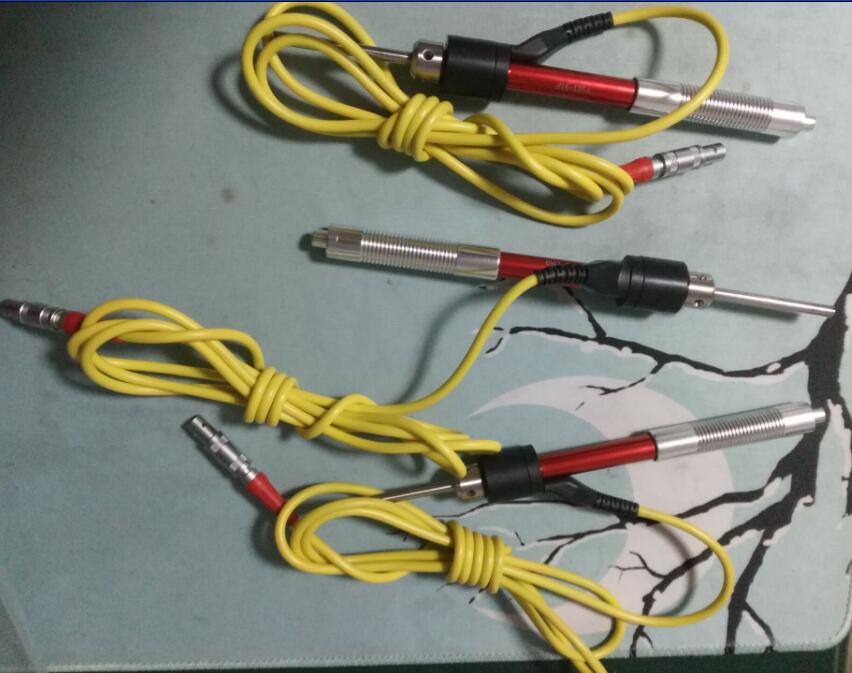

一台主机可配备5种不同冲击装置使用,自动识别冲击装置类型。更换时无需重新校准。
可存储600组(冲击次数30~1)硬度测量数据。每组数据包括单次测量值、平均值、测量日期、冲击方向、次数、材料、硬度制等信息。
可预先设置硬度值上、下限,超出范围自动提示,方便用户批量测试的需要。
液晶上有剩余电量指示图标,提示用户及时充电。
具有示值软件校准功能。
可配备功能强大的微机软件,具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能,满足质量保证活动和管理的更高要求(本功能待升级后有效)。
设计依据标准:《里氏硬度计技术条件》 JB/T 9378-2001。
主要用途及适用范围
已安装的机械或性组装部件。
模具型腔。
重型工件。
压力容器、汽轮发电机组及其设备的失效分析。
试验空间很狭小的工件。
轴承及其它零件。
要求对测试结果有正规的原始记录。
金属材料仓库的材料区分。
大型工件大范围内多处测量部位的快速检验。
标准配置
1 主机 1台
2 D型冲击装置 1只
3 洛氏硬度块 1块
4 尼龙刷A 1只
5 小支承环 1只
6 USB通信线缆 1条 选配
7 打印线缆 1条 选配
8 数据处理软件 1套 选配
9 选择配置 9 尼龙刷B G型使用
10 异型冲击装置 见表3
异型支承环 见表4
测外圆柱面,
半径可调R10~∞
工作条件
工作温度:-10℃~+55℃;
存储温度:-20℃~+75℃;
相对湿度≤90%;
周围环境无振动、无强烈磁场、无腐蚀性介质及严重粉尘。
工作原理
用规定质量的冲击体在弹力作用下,以一定速度冲击试样表面,用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度值。计算公式如下: HL=1000×VB/ VA
式中:HL——里氏硬度值
VB——冲击体回弹速度
VA——冲击体冲击速度
冲击装置输出信号示意图如下:
3 技术特性
技术参数
测量范围:17.1~68.5HRC
测量方向:360°垂直向下、斜下、水平、斜上、垂直向上
硬度制式:里氏(HL)、布氏(HB)、洛氏B(HRB)、洛氏C(HRC)、维氏(HV)、肖氏(HS)
测量材料:钢和铸钢、合金工具钢、不锈钢、灰铸铁、球墨铸铁、铸铝合金、铜锌合金(黄铜)、铜锡合金(青铜)、纯铜、锻钢
显示:LCD,60×40图形点阵液晶
数据存储:600组(冲击次数30~1)
工作电压:6V充电电池
持续工作时间:约100小时(不开背光时)
通讯接口:USB
锻钢取样用里氏硬度计AH170 可选多种冲击装置
